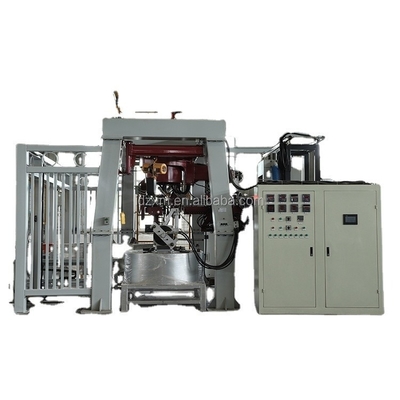

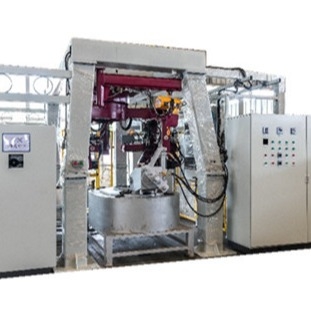

Machine de moulage mécanique sous pression facile de basse pression d'industrie d'opération pour les alliages de cuivre

Description de produit

Machine de moulage mécanique sous pression facile de basse pression d'industrie d'opération pour de cuivre et de cuivre - alliages basés

Dans le processus de moulage de basse pression le métal fondu est rempli directement à partir de l'exploitation ou du four de moulage dans les matrices et le moule de sable de dessous, de basse turbulence et de processus de moulage rempli absolument commandé.

La basse pression des machines de moulage mécanique sous pression pour le laiton pour le bâti des garnitures, des robinets, du mètre d'eau ou des corps de valve sanitaires.

Pour remplir les différentes conditions de capacité, une gamme complète de machines avec un ou deux manipulateurs et un, deux ou trois tubes de canalisation verticale peuvent être fournis. Nous livrons les machines avec le contrôle librement programmable de Siemens.

1. Arrangement manuel des noyaux

2. Déchargement automatique du bâti

3. Bâti automatique avec la courbe pression fois commandée par ordinateur

4. Le refroidissement et le revêtement dans blackwash le bain

5. Différent les moulages mécanique sous pression sont équipés des conducteurs, des bains de graphite et des manipulateurs sperated.

6. Le grand taux de fusion de four, capacité est jusqu'à 520KG/Hr, satisfont 2 manipulateurs fonctionnant ensemble.

7. Drived par le moteur servo, avec haut précisé, l'écurie et la représentation d'efficacité.

Contrôle

Armoire de commande avec le contrôle librement programmable de PC de la machine par le PC de Beckhoff et l'écran tactile industriels pour l'opération de machine, alternativement Siemens S7, Mitsubishi ou Allen Bradley. L'habillage de pression peut être individuellement programmé et mémorisé. La vitesse de moulage dépend de la pression et est programmée et réglée selon la géométrie des bâtis. Sur les messages d'erreur d'écran tactile aussi bien que la production importante des données sont montrées.

Manipulateur

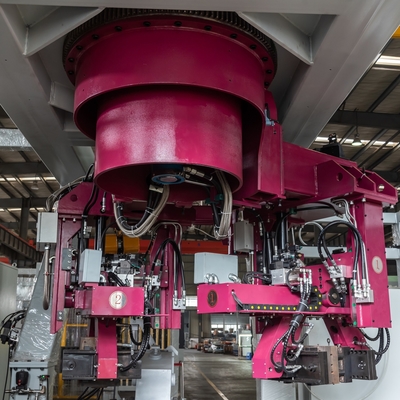

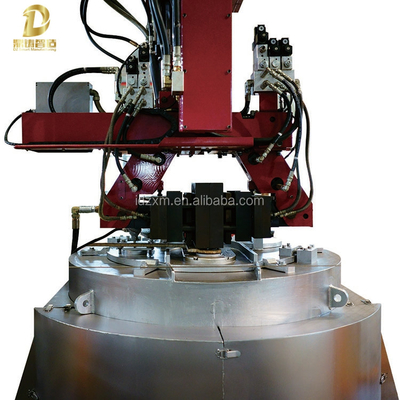

Le nouveau manipulateur représente un nouveau système de guidage avec le système à rails résistant de rouleau. Les mouvements de manipulateur sont actionnés par les cylindres hydrauliques. La course de fermeture de matrice est le kN 10. Maximal meurent la dimension 500x40.

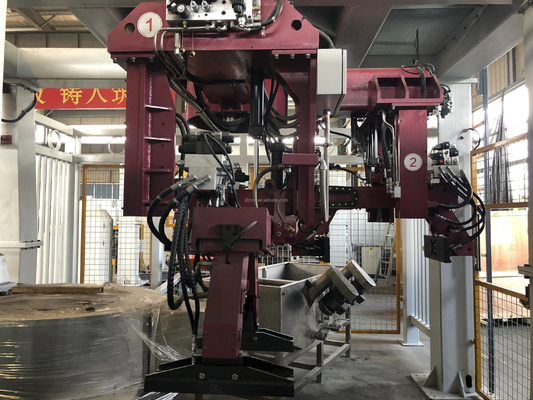

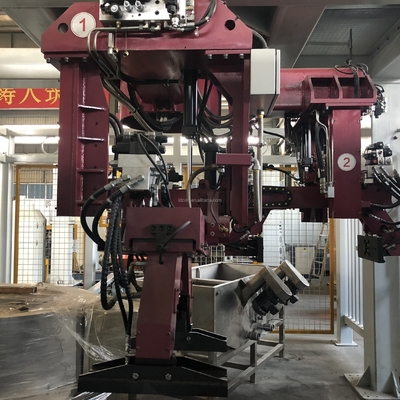

1,1 deux manipulateurs actionnés indépendamment ; 1,2 des paramètres d'emploi peuvent être édités indépendamment ;

1,3 deux manipulateurs ou fonctionnent en même temps ; ou les changements un réglés meurent l'autre ensemble sous l'entretien.

Retrait d'objet

Retrait de moulage automatique éjectant de la matrice et chutant sur une table de glissement d'acier inoxydable. La table de glissement déplace les bâtis au postérieur de la machine. Comme alternative à la table de retrait une pince sur un robot pour le positionnement précis peut être offerte.

Vidéo : https://www.youtube.com/watch?v=whYkgnMNCFw
